Adapterplatte für zentrale Halterungsmontage
Halterungssysteme für Navigationssysteme am Fahrzeug sind auf einen speziellen empfohlenen Typ hinkonstruiert und somit nicht für alle Systeme gleichermaßen geeignet. Der Mangel einer solchen Schnittstelle ergibt sich alleine aus der Vielzahl an Systemen.
Setup
Ein bestehendes Navigationsgerät sollte zentral mit der fahrzeugspezifischen Trägerplatte eines Motorrads verbunden werden. Da der Adapter im verbauten Zustand sichtbar bleibt, war neben der Passung auch ein passendes Design gefragt.
Auftrag

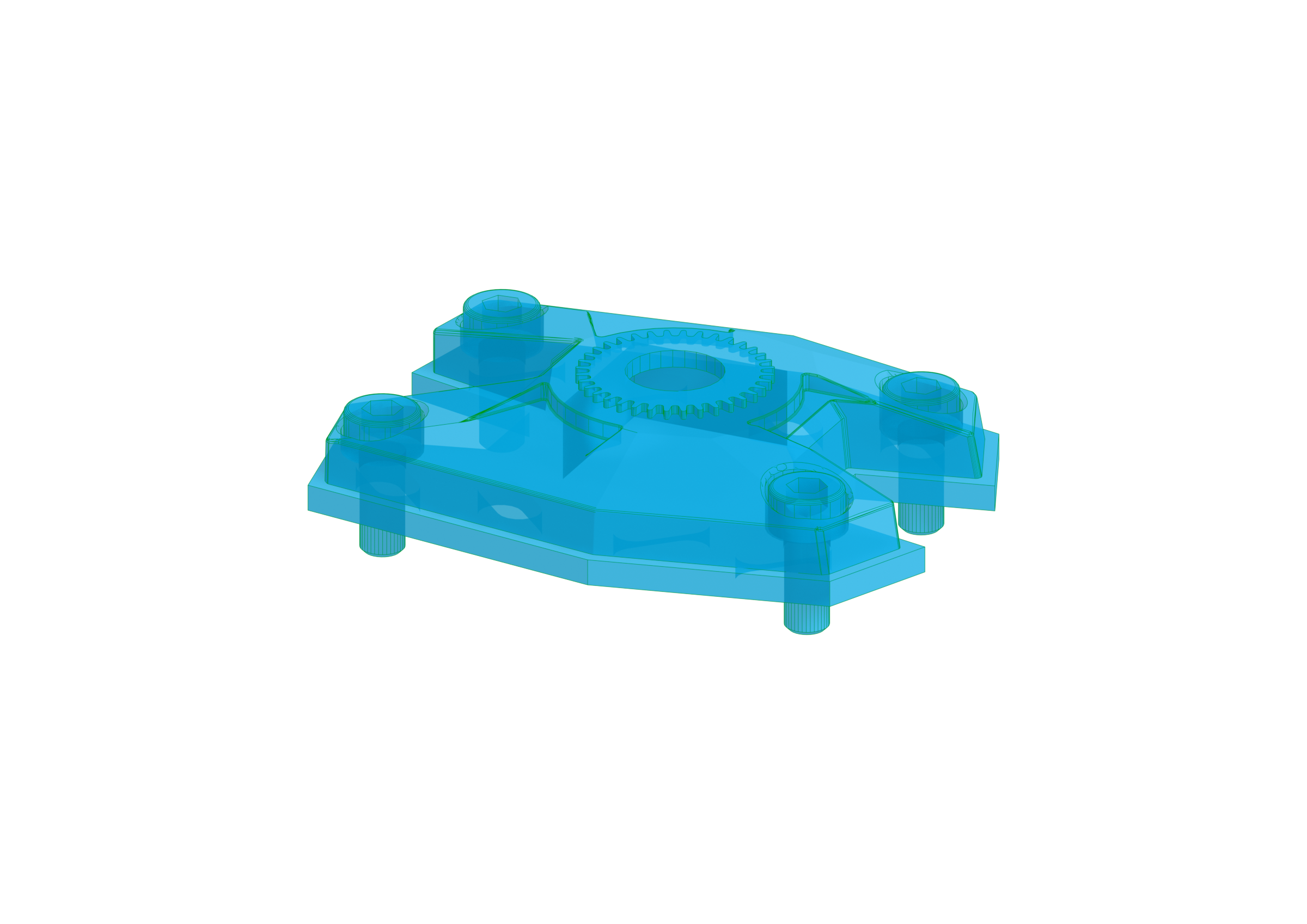

Konstruiert wurde zuallererst die Realsituation am Motorrad sowie die Realsituation am Navigationsgerät. Die Adapterplatte wurde an der Motorradseite exakt an das Design des Motorrades angepasst und dann die Distanz zur Aufnahme des Navigationsgeräts Stück für Stück aufgebaut. Die Aufnahme musste exakt zur Geometrie der Halterung passen und die Anbindung die vorhandenen Befestigungspunkte nutzen. Weil das Bauteil sichtbar bleibt, war die Form Teil der Konstruktionsaufgabe; die Platte sollte sich in das Design des Motorrads einfügen und nicht wie ein Provisorium wirken.
Ergebnis
Eine funktionierende Adapterplatte, 2023 umgesetzt. Halterung und Trägerplatte lassen sich damit kombinieren, ohne dass an einem der beiden Teile etwas verändert werden muss. Aussehen und Design wurden als Teil des Motorrades eingeschätzt. Die Fertigungsmethode wurde dem Design entsprechend gewählt.
