Elektrodenhalter — Gehäuse für textilintegrierte Elektroden
In der Medizintechnik werden Elektroden am Körper getragen, und weil sich technische Gewerke aus Gründen der Ergonomie an menschliche Formen anpassen müssen, kommen dafür auch Textilien zum Einsatz. Damit steht man vor der Aufgabe, feste Bauteile dauerhaft mit weichen Textilien zu verbinden.
Setup
Zum einen sollte eine technisch fixierte Elektrode in ein neues Gehäuse eingebunden werden. Zum anderen sollte dieses Gehäuse dann eine unlösbare, stabile Verbindung mit einem bestehenden Textil eingehen.
Auftrag

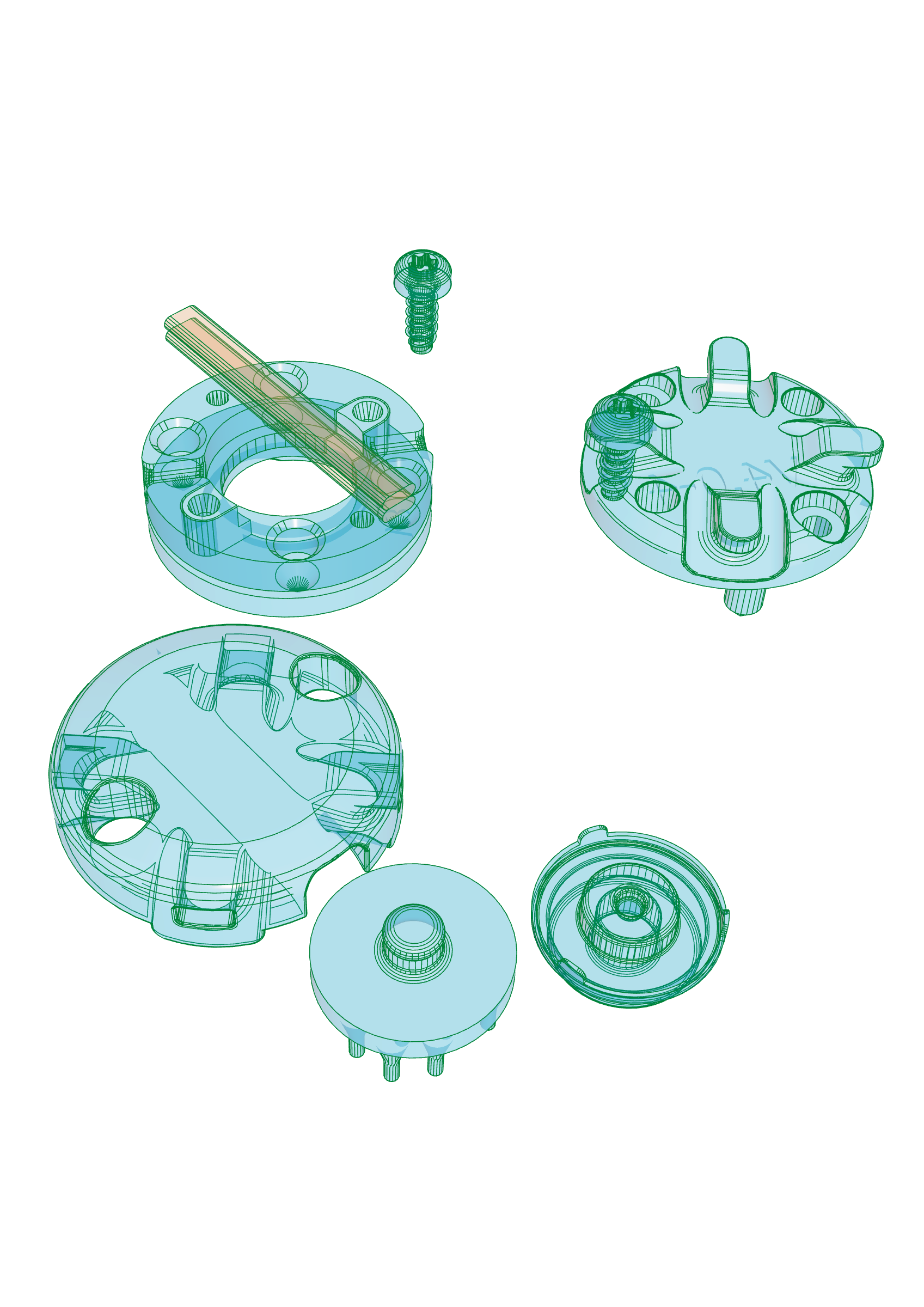

Zuerst wurden Elektrode und Textil digitalisiert und modelliert. Dann wurde ein Gehäuse um die Elektrode konstruiert und in Verbindung mit dem Textil getestet. Die Herausforderung bestand darin, auch bei sehr flexiblem Textil weiterhin die Verbindung zu halten und die Funktion zu gewährleisten. Das Bauteil, keine 2 cm im Durchmesser, vereint auf kleinstem Raum die Aufnahme der Elektrode und des Halters, die Führung des Kabels, die Klemmung des Textils, Kanäle für die Applikation einer Salzlösung sowie eine Abdeckung, die die technischen Funktionen formschön verbirgt. Die Salzlösung lässt sich aufbringen, ohne die Elektrode dabei zu entfernen.
Das Bauteil bestand am Ende aus harten und weichen Kunststoffen. Prototypen und Tests entstanden im eigenen Haus. Ein DFM wurde im Anschluss durchgeführt und eine Kleinserie hergestellt.
Ergebnis
Das Gehäuse hat sämtliche Tests bestanden, alle gesetzten Anforderungen erfüllt und wurde nach der Prototypenphase als Kleinserie gefertigt.
Zahlen & Fakten
- ▪konstruiert, getestet und in Kleinserie gefertigt
