Silikon-Einzugsrollen — 3D-Kern mit Silikonummantelung
Inhomogenes biologisches Material – Pflanzenteile in wechselnder Größe, Feuchte und Festigkeit – lässt sich maschinell nur schwer sicher erfassen und einziehen. Ob es sicher eingezogen wird, hängt an der Geometrie und am Werkstoff der Rolle, die den Einzug übernimmt.
Setup
Eine Maschine zur Verarbeitung von Pflanzenteilen benötigte verschiedene Rollen, um im Versuch zu ermitteln, welche Geometrien und Materialpaarungen die besten Ergebnisse liefern. Ziel war ein sicherer, schonender Einzug des Pflanzenmaterials.
Auftrag

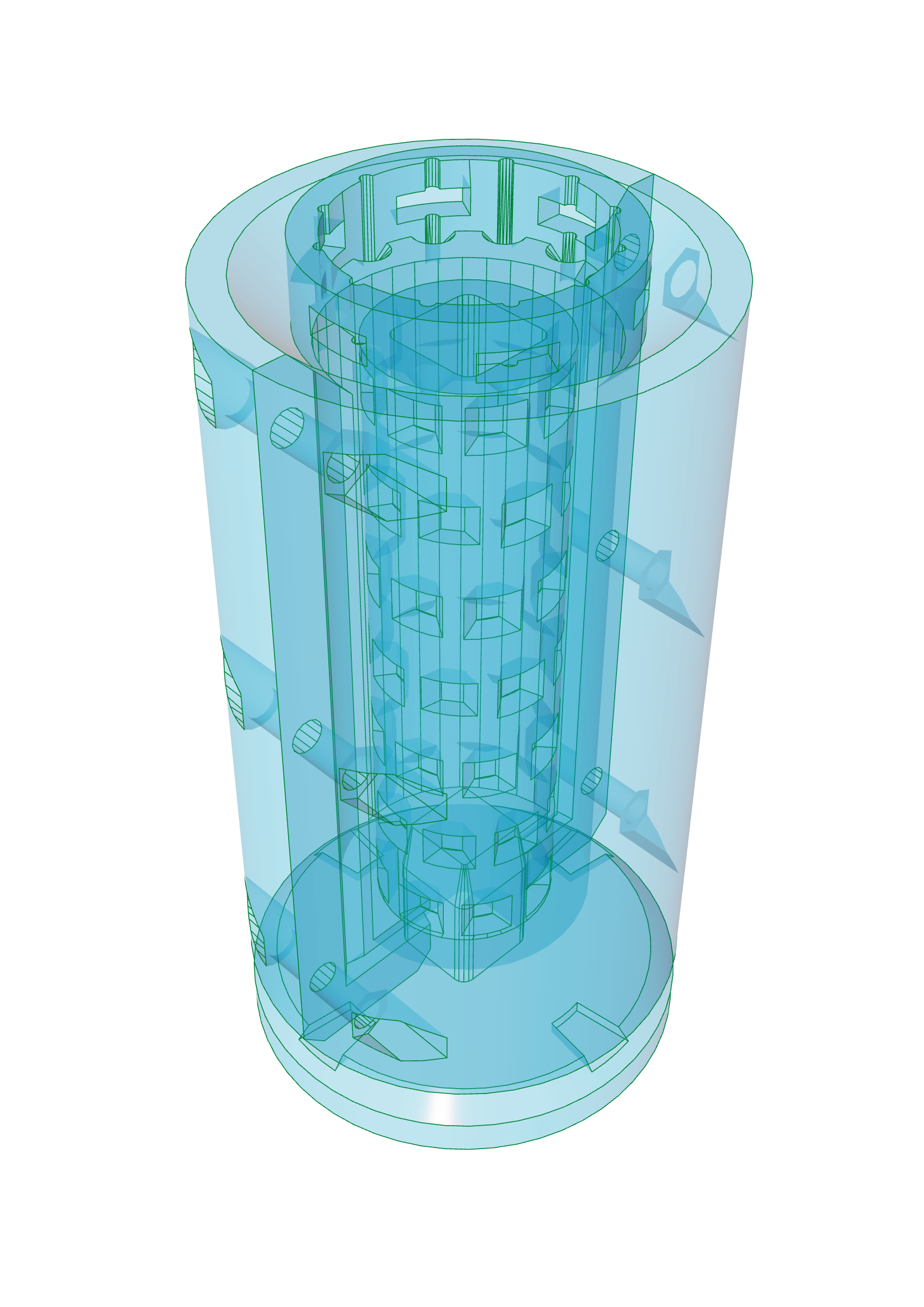

Nach Abstimmung und Konzipierung wurde eine Grundform der Einzugsrolle entworfen, die dann in verschiedenen Ausprägungen gefertigt wurde. Der Kern, der auch die Verbindung mit der Maschine herstellt, wurde 3D-gedruckt. Anschließend wurde er in eine Form eingefügt und mit Silikon umgossen. Der Kern wurde so gestaltet, dass eine formschlüssige Verbindung entsteht — die Geometrie hält das Silikon mechanisch, der Klebeverbund verhindert das Wandern unter Last.
Es wurden verschiedene Rollengrößen und Silikon-Härten direkt in der Maschine erprobt. Das Material musste weich genug sein, damit es das Produkt nicht verletzt, aber auch hart genug, damit die Pflanzenteile in die Maschine gezogen werden.
Ergebnis
Die Prototypen-Rollen funktionieren mit belastbarem Kern-Silikon-Verbund.
Zahlen & Fakten
- ▪verschiedene Rollengrößen erprobt
- ▪verschiedene Silikon-Härten erprobt
